KYN61-40.5 鎧裝式開關柜

 標準規格說明

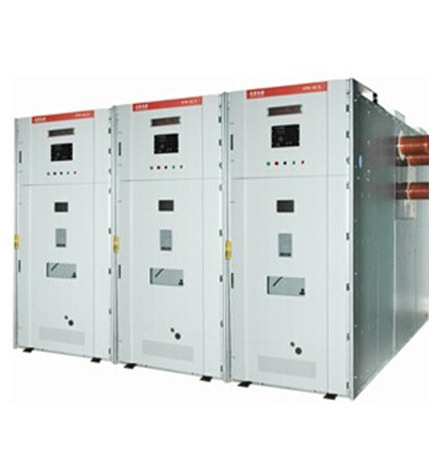

KYN61-40.5戶內交流金屬鎧裝抽出式開關柜

該產品適用于三相交流50/60Hz電力系統，用于接受和分配電能，并對電路實行控制、保護及檢測。該開關柜有鎧裝柜和雙母線柜兩種結構形式，可配置SF6斷路器、VD4-40.5斷路器、ZN72-40.5全絕緣真空斷路器，二次回路配置先進可靠的控制保護單元。產品內部采用APG環氧澆鑄與可靠的固體全絕緣母線工藝進行全絕緣設計，具有良好的電場分布措施，是技術先進、性能穩定、結構合理、使用方便、安全可靠的小型化開關設備。

特點：
★ 母線采用熱縮絕緣材料或環氧涂覆的絕緣手段，優化電極形狀，使柜體結構緊湊，縮小占地面積。
★ 柜體選用優質冷扎鋼板及進口敷鋁鋅板經數控鈑金加工成型后，由高強度螺栓、螺母和鉚螺母連接而成。
★ 柜體中母線室、手車室、電纜室加裝絕緣板，絕緣水平大大提升。
★ 可配置國產ZN85-40.5真空斷路器或施耐德公司的SF1、SF2型或阿爾斯通FP系列六氟化硫斷路器，以滿足不同用戶的需求。
★ 組合式活門開啟靈活，隨著斷路器的拉出，活門自動關閉并強制閉鎖，杜絕了誤碰高壓電的危險。
★ 友好的人機界面使開關柜操作程序化、公式化，操作者一目了然。
★ 主接線方案可達到160種以上，且結構適應性強，能滿足不同用戶的需要。

電氣參數

額定電壓:40.5kV

工頻耐受電壓:80/95kV

雷電沖擊耐受電壓:185kV

額定頻率:50/60Hz

斷路器，分支母線額定電流:....,2500 A

額定峰值耐受電流:....,31.5 kA

額定短路開斷電流:...,31.5 kA

額定短時耐受電流:4s

注：外界溫度55℃額定電流2500A需強制通風!
